我們之前調整過V夾煞車

傘兵車Montague大折馬所搭配的機械碟煞也來一同來認識如何調整吧!Let's Go~

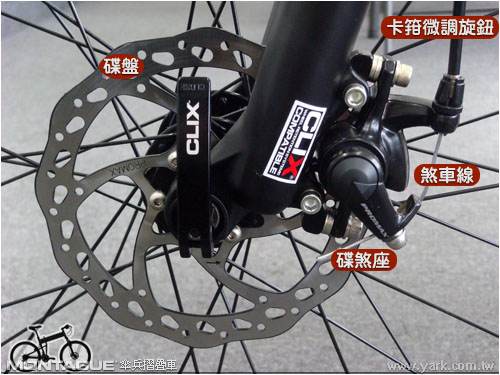

本次介紹的主角是PROMAX 的機械碟

MONTAGUE 馬兒目前有搭配碟煞的車款皆採用之




A.要做碟煞徹底的調整

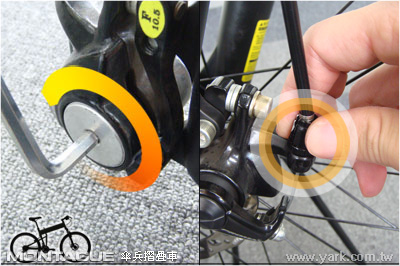

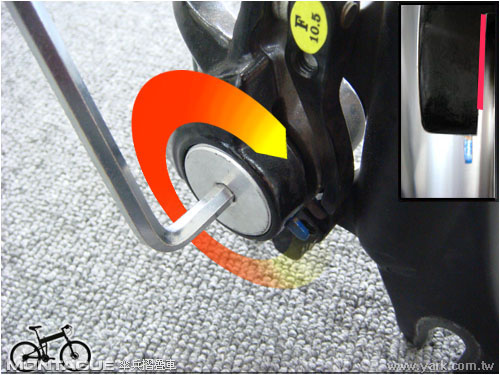

請先將碟煞內側來令片轉緊一至二圈或是讓來令片如上圖右上方紅色處所示

(以5號六角扳手順時鐘方向旋轉)

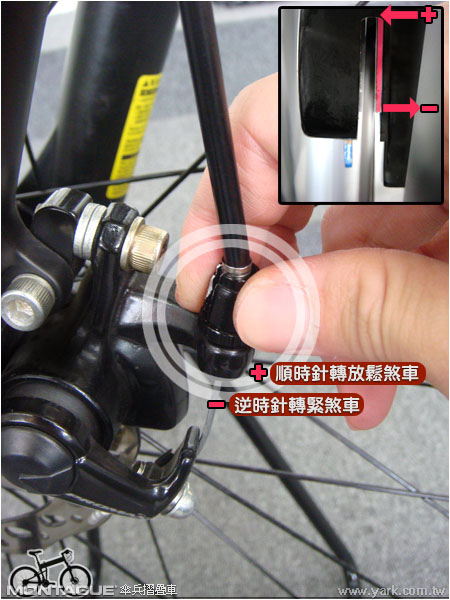

B.再如圖將外側卡箝微調旋鈕逆時針轉緊一些

P.S. 平時碟盤有稍微磨到外側也可由此處作微調

若不敷使用可將將煞車線末端的固定螺絲放鬆再調整

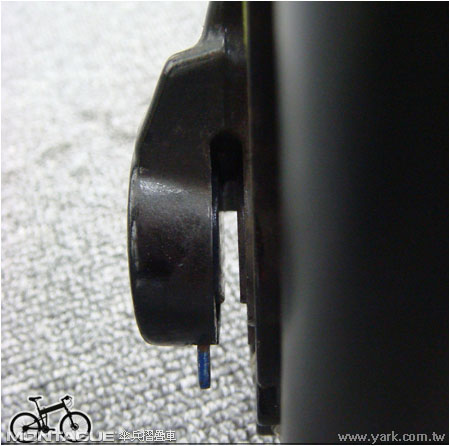

C.將兩側來令片稍微向內側靠如上圖(為拍攝方便故將前輪取下)

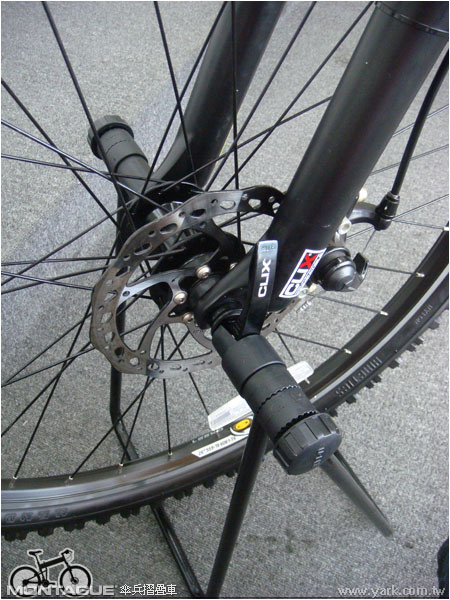

D.這是利用自行車固定架的前輪安裝法

好用方便無須調整碟煞一下就要抓龍頭起來轉動前輪

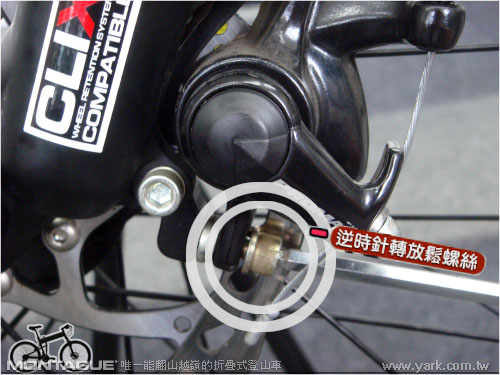

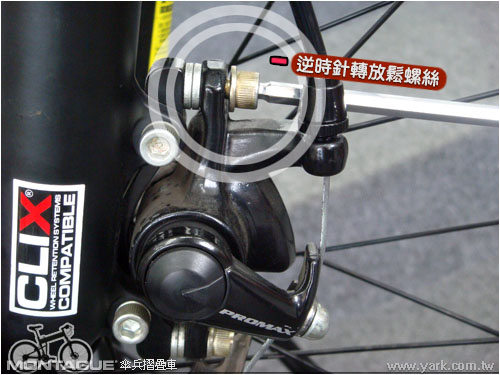

E.再來便要將碟煞座上下兩螺絲放鬆

使碟煞座處於可任意移動的狀態




F.重點來啦!

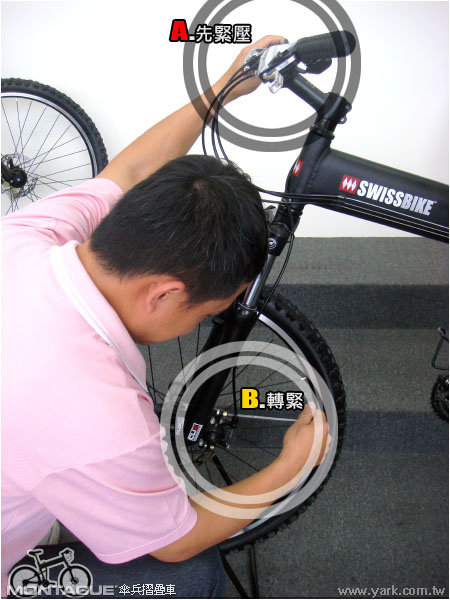

請以粉紅帥哥的姿勢

●左手按住前煞車

右手用六角扳手鎖緊剛才放鬆的兩顆碟煞座螺絲

其實方法就是利用煞車將煞車座咬緊碟盤

此時鎖緊碟煞座完成定位



G.在A&B步驟先面兩側煞車有多轉的部分現在可以適量調回

邊調邊旋轉前輪確認碟盤不會磨到煞車座為止

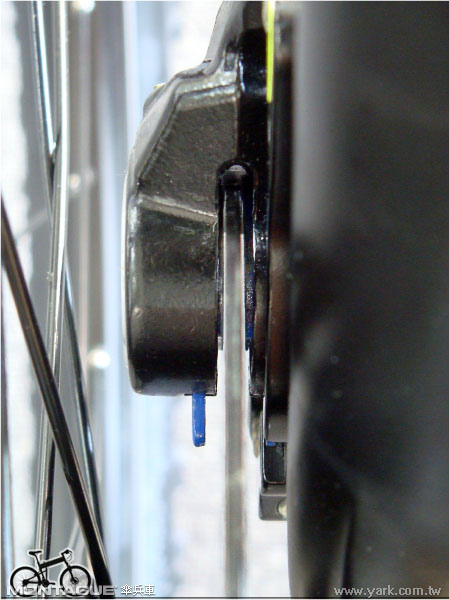

H.調整完成後如上圖

煞車間隙ok

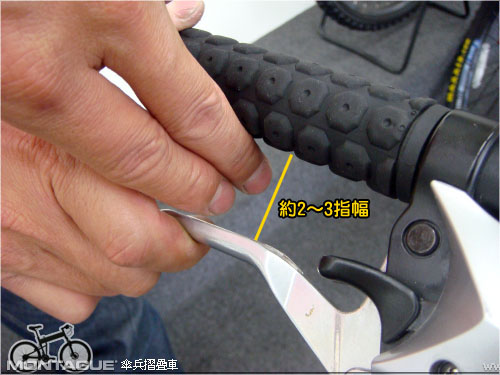

I.煞把按到緊應約2~3指幅的空間

煞車力道ok

P.S. 如果不足兩指間隙應為煞車兩側卡箝間隙過大

請對參考步驟G再做調整



以上便是傘兵車原廠機械碟煞調整方式提供給各位朋友參考

讓您調整功力更加犀利
